Ash Handling System Installation for Power Plant

Lắp đặt hệ thống tro truyền tại một nhà máy nhiệt điện

Application

4 x 65 MW Power Plant in Indonesia with ash capacity 4 tons/hour

Nhà máy nhiệt điện công suất 4 x 65MW ở Indonesia với lượng tro 4 tấn/ giờ.

Problem

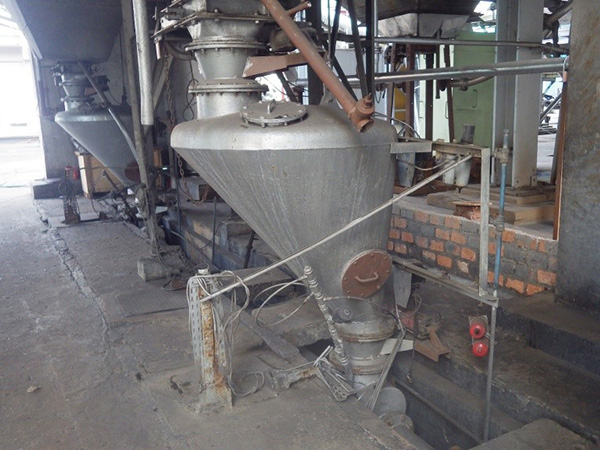

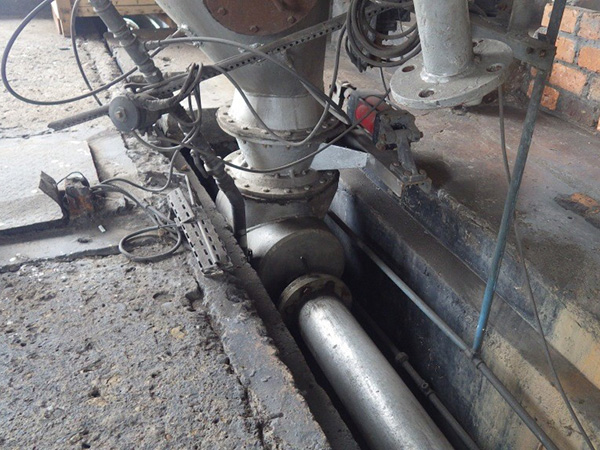

The existing ash handling system was using Dilute-Phase. The transfer force is blower. Ash conveying elbow pipes were using carbon-steel pipe. The carbon-steel pipes usually experience a leakage and cause the clogging on the ash conveying pipe. The other problem is the plant just has one pipeline to transfer ash in series to silo. That makes customer asked Tai & Chyun’s best suggestion. Because if they just have one pipeline, if there’s blocking when transferring ash to silo, all line will experience the same problem.

Hệ thống tro truyền hiện tại đang sử dụng pha loãng. Lực truyền là loại máy thổi. Hệ thống truyền sử dụng ống cút loại thép các-bon. Loại thép các-bon này thường gặp phải vấn đề rò khí và gây tắc nghẽn trong ống truyền. Một vấn đề khác nhà máy gặp phải là chỉ có một ống truyền để vận chuyển tro tới xi-lô. Điều này đồng nghĩa với việc, nếu bị tắc nghẽn khi truyền tro tới xi-lô, tất cả các dây chuyền sẽ gặp vấn đề tương tự.

Solution

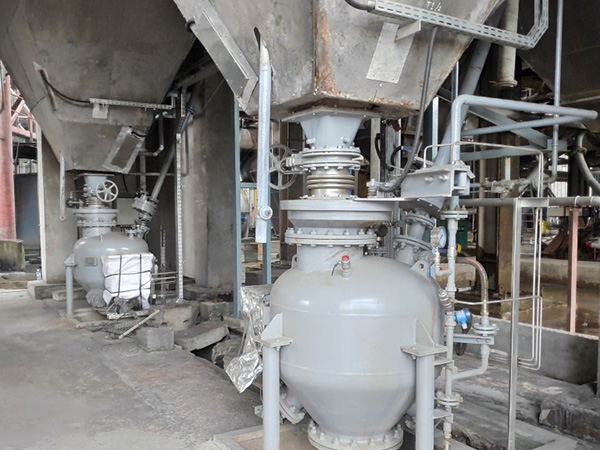

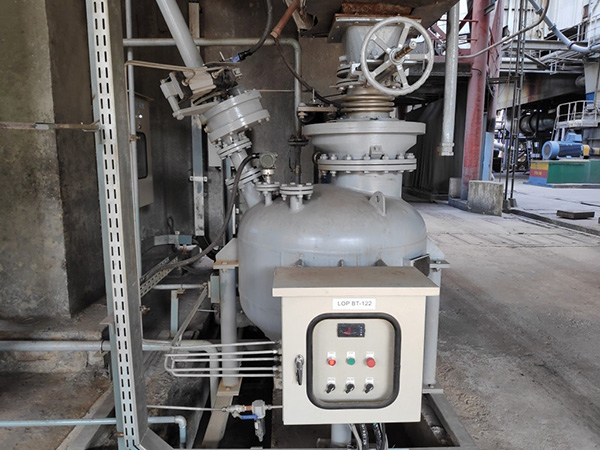

Tai & Chyun replaced with new ash handling system with Dense-Phase and top-discharge. The transfer force is air compressor, so the ash conveying pipe is smaller than existing one. Elbow pipes were using ceramic sleeve to make the lifetime of pipe is longer. New design is using two pipelines for transferring ash to silo, which mean can be done with 2 blow tanks in the same time but with different pipeline. So that makes easier.

Chuyên gia Tai&Chyun thay thế hệ thống tro truyền mới sử dụng pha đậm đặc. Lực truyền ở đây là sử dụng khí nén, do đó ống truyền nhỏ hơn với lúc trước. Ống cút làm bằng sứ khiến tuổi tho của ống lâu hơn. Thiết kế mới sử dụng hai ống truyền để vận chuyển tro.

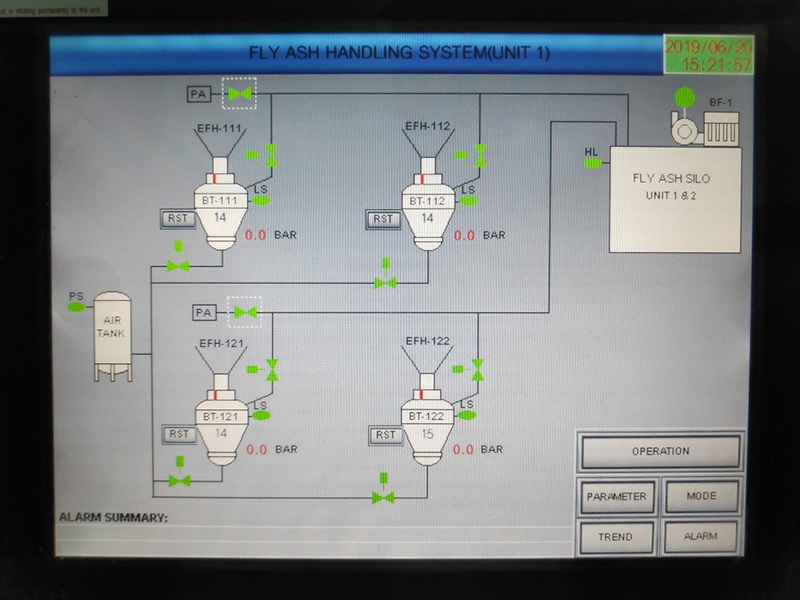

There’s new PLC & HMI the function is for monitoring, it also can settings the timer and pressure for each blow tank transferring ash. There has disable function for disabling the blow tank, the function is for blow tank substitution. So, if one of the blow tanks has problem, the other blow tanks can continues transferring ash.

Hệ thống điều khiển PLC và HMI được vận hành để điều khiển tro truyền. Nó cũng có thể cài đặt thời gian và áp lực cho mỗi bồn tro thổi. Ngoài ra, còn có thể tắt chức năng thổi khi thay thế bồn thổi. Do vậy, khi một trong hai bồn thổi gặp sự cố, bồn còn lại vẫn có thể vận hành bình thường.

Benefit

This project is to replaced dilute phase with dense phase. How Dense-Phase working? It transfers with high pressure of compressed air and lower velocity, it will reduce abrasion on elbow pipes. Dense phase need fewer air volumes to enter ash silo, that’s make fewer filter area on bag filter, function is to suction the pressure inside ash silo. Other than that, elbow pipes are using ceramic sleeve, it more compatible to transfer fly ash.

Dự án này để thay thế pha loãng bằng pha đậm đặc. Vậy vận chuyển vật liệu bằng khí nén pha đậm đặc hoạt động như thế nào? Nó chuyển vật liệu bằng khí nén áp suất cao và vận tốc thấp, do vậy giảm thiểu sự mài mòn trên ống cút. Pha đậm đặc cần ít lượng không khí đi vào xi-lô hơn, với chức năng để sục áp suất bên trong xi-lô. Ngoài ra, ống cút sử dụng loại sứ sẽ tương thích hơn khi vận chuyển tro bay.
